Cable extérieur à fibre optique aérienne
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | TTI Fiber |
| Certification: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Numéro de modèle: | ADSS |
Conditions de paiement et expédition:
| Quantité de commande min: | 1000 |
|---|---|
| Prix: | négociable |

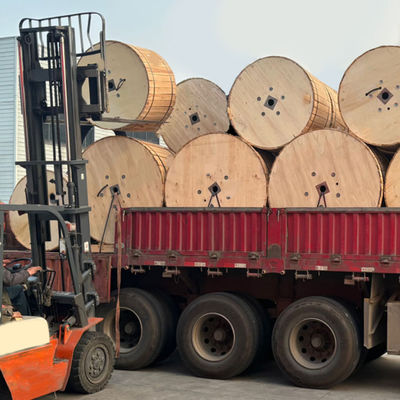

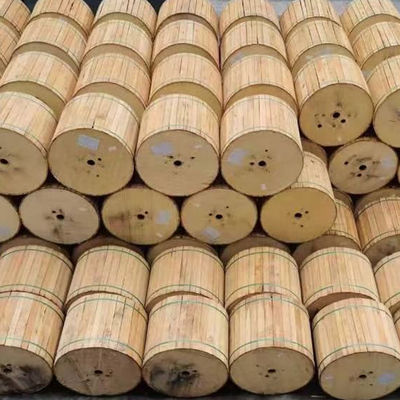

| Détails d'emballage: | Tambour en bois |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | 1 km / tambour ou autres longueurs de package personnalisées |
|
Détail Infomation |
|||
| Couleur: | Noir, généralement couleur noire, bleu ou autres, aqua, jaune | Matériel: | Disponible à la demande du client, PVC |
|---|---|---|---|
| Type de fibre: | G652D, G657A2, mode unique ou mode multi-mode, G657, fibre unique | Application: | FTTH, extérieur, aérien, câble à fibre optique extérieur blindé, transmission du signal audio |
| Certification: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Nombre de chefs d'orchestre: | ≥ 10, 2, 6 |
| Taper: | Coaxial, câble à fibre optique de base de carot | Nom du produit: | Câble de lancement en fibre optique, câble de goutte FTTH, 2CORE FTTH MODE UNE MODE INDOOR / EXTÉRIE |
| Nombre de fibres: | 2 Core, 2/4/6/8/12 Core, 1-144 Core, 1 cœurs, 1/2/4 Core | Longueur: | Comme votre requis, 1 km, 2 km ou autre nécessite |
| Matériau de veste: | LSZH, PVC, PE, TPU, PVC / LSZH | Température de fonctionnement: | -55 ~ + 85 ° C, -20 ℃ à 70 ℃, -40 ° C à + 70 ° C |
| Emballer: | Sac en plastique, carton, 1 km / rouleau | Gaine: | MDPE / HDPE, Plénum, LSZH, PVC, ECT |
| Diamètre du câble: | 0,25 mm, 2,2 ± 0,07 | Membre de la force: | Fil en acier, fil métallique, FRP |
| Nom: | Câble de goutte FTTH Câble optique en fibre d'extérieur, patchcord à fibre optique | Renforcer les membres: | FRP ou acier 0,4 mm / 0,45 mm / 0,5 mm, 1 fil d'acier + 2 FRP |
| Mettre en évidence: | armored fiber optic cable outdoor,aerial duct fiber optic cable,PE black armored optical cable |
||
Description de produit
GJYFJY GJYXFCH GYFXTY ADSS GYTS GYTA53 Cable à fibre optique extérieur Duct aérien Sous-sol PE Cable optique blindé noir
Cable à fibre optique FTTH extérieur ADSS 2 4 6 8 12 24 48 72 96 Cable à fibre optique aérienne à portée de cœur
Spécifications du produit
Couleur:Noir, généralement noir Couleur, bleu ou autre, Aqua, jaune
Matériau:Disponible sur demande du client, PVC
Type de fibre:G652D, G657A2, mode unique ou mode multi, G657, fibre à mode unique
Applications:FTTH, extérieur, aérien, câble blindé en fibre optique extérieure, Transmission de signal audio
Certification de l'appareilLa valeur de l'échantillon est calculée en fonction de la valeur de l'échantillon.
Nombre de conducteurs:≥ 10, 2, 6
Le type:Coaxial, FTTH 24 câble à fibre optique de base, fabricant professionnel Connecteur à fibre optique sma, fibre optique nue, mode unique ou multi-mode
Nom du produit:câble de lancement en fibre optique, câble de chute en fibre optique, câble de chute en fibre optique mono-mode en fibre optique à l'intérieur/à l'extérieur à 2 cœurs, ensemble blindé de câbles de fibre optique à 2 cœurs pour le fonctionnement sur le terrain, câble de chute en fibre optique 1 2 4 cœurs
Nombre de fibres:2 noyaux, 2/4/6/8/12 Noyau, 1-144 Noyau, 1 noyau, 1/2/4 Noyau
Longueur:comme votre exigé, 1KM, 2KM ou autre exige
Matériau de la veste:LSZH, PVC, PE, TPU, PVC/LSZH
Température de fonctionnement:-55°C à +85°C, -20°C à 70°C, -40°C à +70°C
Le paquet:Sacs en plastique, carton, 1 km par rouleau
La gaine:Les produits de base doivent être présentés dans un emballage de qualité supérieure.
Diamètre du câble:0.25 mm, 2,2 ± 0.07
Membre de la force:fils métalliques, FRP
Nom:Le câble de décharge extérieur, câble à fibre optique, câble à fibre optique
Le membre renforcé:FRP ou acier 0,4 mm/0,45 mm/0,5 mm, 1 fil d'acier + 2 FRP
Description du produit
La structure du câble à fibre optique ADSS adopte une structure en chaîne en couche de tube lâche, la fibre de 250 μm est placée dans un tube lâche en matériau à haut module,et le tube en vrac est rempli d'un composé étanche. Le tube en vrac (et la corde de remplissage) est tordu autour du noyau central de renforcement non métallique (FRP) pour former un noyau de câble compact,et l'écart du noyau du câble est rempli d'une pommade anti-eauLe noyau du câble est extrudé avec une gaine intérieure en polyéthylène (PE), puis tordu avec de l'aramide pour le renforcement, et enfin extrudé avec une gaine extérieure en polyéthylène (PE) ou une gaine extérieure en AT.
La conception du câble optique ADSS tient pleinement compte de la situation réelle des lignes électriques et convient à différents niveaux de lignes de transport haute tension.L'enveloppe en polyéthylène (PE) peut être utilisée pour les lignes électriques de 10 et 35 kV; pour les lignes électriques de 110 kV et 220 kV, le point de suspension du câble optique doit être déterminé en calculant la distribution de l'intensité du champ électrique et la gaine extérieure doit être utilisée.En même temps, le dosage de la fibre d'aramide et le procédé de stratification parfait sont soigneusement conçus pour répondre aux exigences d'application de différentes étendues.
Caractéristiques
- Petit diamètre de câble (adapté au mauvais climat), poids léger, portée de 100 m, faible charge fixée sur la tour.
- Structure non métallique, bonne isolation, contre le tonnerre.
- Technologie de production fine, même force pour les fils d'aramide, avec une souplesse de contrainte supérieure.
Caractéristiques
Il peut être érigé en continu, une espérance de vie de plus de 30 ans.
Utiliser une gaine AT, améliorer les performances de résistance à la traçage, un poids léger, un petit diamètre de câble, réduire l'influence de la glace et du vent, et la charge sur la tour et le support sont réduits, avec une large portée.
Il possède d'excellentes propriétés de traction et des caractéristiques de température.
Adaptez- vous aux conditions météorologiques
| Conditions météo | Une | B. Pour | C | D |
|---|---|---|---|---|
| Vitesse du vent (m/s) | 25 | 35 | 10 | 10 |
| Le nombre de fois où les données sont utilisées | 0 | 0 | 5 | 10 |
| Charge supplémentaire ((N/m) | 0.7 | 0.7 | 2.5 | 4.4 |
Caractéristiques optiques
| Nom de l'article | Je suis G.652 | Je suis G.655 | 50/125um | 62.5/125um |
|---|---|---|---|---|
| Attenuation @850 nm | ≤ 3,0 dB/km | ≤ 3,2 dB/km | ||
| Attenuation @1300 nm | Le niveau d'humidité de l'air est de 0,8 dB/km. | ≤1,2 dB/km | ||
| Attenuation @1310 nm | ≤ 0,36 dB/km | ≤ 0,40 dB/km | ||
| Attenuation @1550 nm | ≤ 0,22 dB/km | ≤ 0,23 dB/km | ||
| Largeur de bande @850 nm | Le nombre d'émissions de CO2 | Le nombre d'émissions de CO2 | ||
| Largeur de bande @1300 nm | Le nombre d'émissions de CO2 | Les fréquences de fréquence de l'appareil sont: | ||
| Numérique ouverture | 0.200±0.015NA | 0.275±0.015NA | ||
| Longueur d'onde de coupure du câble | ≤ 1260 mm | ≤ 1450 mm |
Paramètres structurels
| Diamètre de référence ((mm) | RTS (kN) | MAT ((kN) | Surface de section de l'élément de traction ((mm2) | Module d'élasticité ((kN/mm2) | Coefficient de dilatation thermique ((10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
Adaptabilité à la portée
| Durabilité (m) Adapté aux conditions météorologiques | Poids (kg/km) |
|---|---|
| A: 160, B: 100, C: 140, D: 100 | Le nombre d'étudiants est de: |
| A: 230, B: 150, C: 200, D: 150 | Le nombre de personnes concernées par l'examen est le suivant: |
| A: 300, B: 200, C: 290, D: 200 | Le nombre d'émissions de CO2 est estimé à |
| A: 370, B: 250, C: 350, D: 250 | Le nombre de personnes concernées par l'examen est le suivant: |
| A: 420, B: 280, C: 400, D: 280 | Le nombre de personnes concernées par le programme est de: |
| A: 480, B: 320, C: 460, D: 320 | Le nombre de personnes concernées par l'examen est le suivant: |
| A: 570, B: 380, C: 550, D: 380 | Le nombre de personnes concernées par l'examen est le suivant: |
| A: 670, B: 460, C: 650, D: 460 | Le nombre d'étudiants est de: |
| A: 750, B: 530, C: 750, D: 510 | Le nombre d'heures de travail |
| A: 800, B: 560, C: 800, D: 560 | Les résultats de l'enquête sont publiés dans le Bulletin annuel. |
| A: 880, B: 650, C: 880, D: 650 | Le nombre de personnes concernées par l'examen est le suivant: |
